Проектирование изделий

Несколько основных правил, которые следует соблюдать при проектировании изделий для последующего цинкования.

Открыть в PDF



Основы проектирования

  • Следуйте указаниям проектировщика относительно сверления дренажных отверстий в трубных изделиях.

  • Выдерживайте зазор 1,5 мм для всех соприкасающихся поверхностей.
  • По возможности, избегайте взаимного перекрывания поверхностей. Если это невозможно, тщательно следуйте указаниям относительно сверления отверстий
  • Помните, что оцинковщик будет поднимать и вращать принадлежащее вам изделие. Убедитесь, что есть возможность подъема конструкции.
  • Не применяйте в одной конструкции материалы, сильно различающиеся по толщине, т.к. они могут деформироваться в результате разного периода охлаждения.
  • Избегайте применения длинных, тонких и слабо укрепленных металлических полос. Существует возможность их деформации.



Проектирование дренажных отверстий

При проектировке трубных изделий, следует обеспечить правильность размера и размещения дренажных отверстий, предназначенных для заполнения и вытекания цинка, а также отвода воздуха при заполнении цинком. Невыполнение данного условия может иметь два последствия. Во-первых, изделие может взорваться в оцинковочной ванне во время превращения внутренней влаги в пар. Во-вторых, сталь не будет покрыта с внутренней стороны, т.к. туда не сможет попасть цинк. Если не просверлены необходимые отверстия, оцинковщик сделает это самостоятельно. Однако намного сложнее просверлить отверстия в готовом изделии без применения вспомогательных средств, поэтому стоимость подобного сверления порой бывает очень высока.

По окончании цинкования не требуется заваривать эти отверстия, т.к. циркуляция воздуха сквозь трубную секцию изделия обеспечивает лучшие условия службы цинкового покрытия. Если же просверленные отверстия все же необходимо закрыть, следует воспользоваться пластмассовой либо алюминиевой конической затычкой.




Рекомендованные размеры дренажных отверстий (мм)


Длина изделия  0-2000 2000-4000 4000-6000 6000-8000 8000-10000
Диаметр трубы
0-25  8 10  12  12-14  14-16
25-50 8-12  10-12  12-16 20-30  25-30
50-100 12-20  12-30  15-30  30-50  30-50
100-200 20-40  30-50  30-50  50-80  50-90
200-300 40-80  50-100  50-100  100-120  100-130
300-400 80-100  100-120  100-120  120-150  100-160
400-500 100-150  120-200  120-200  200-250  200-300
500-600 150-200  200-250  200-300  300-350  300-350

Данные размеры относятся ко всем трубопроводным, балочным конструкциям, включая UNP и IPE, а также к сварным трубным конструкциям.
Taisnleņķa atbalsti Read more

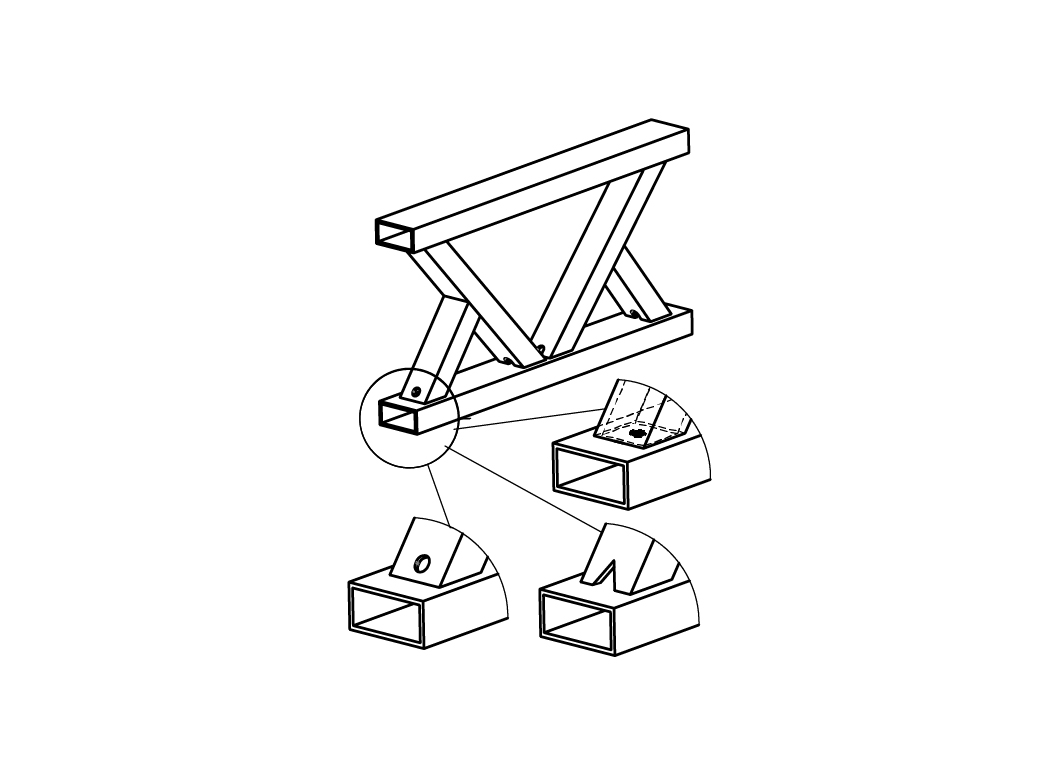

Прямоугольные опоры

При проектировке прямоугольных опор либо аналогичных конструкций, отверстия следует просверливать в местах, показанных на рисунке.

V veida iegriezumi Read more

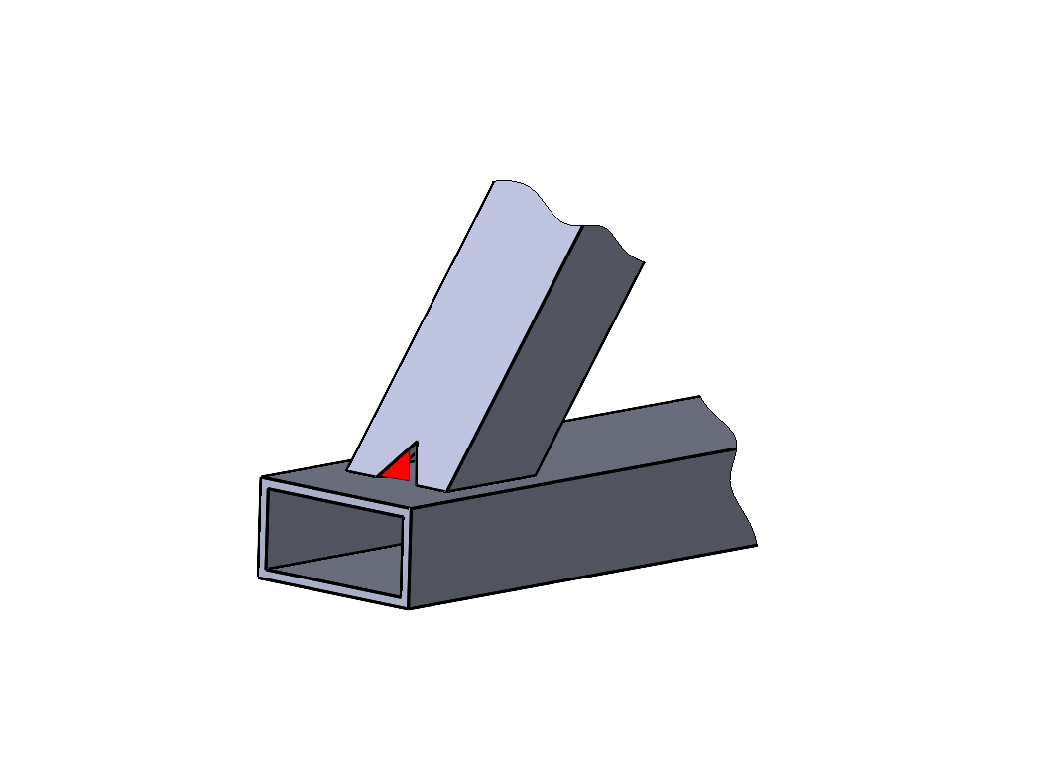

V-образная нарезка

Хорошую альтернативу сверлению составляет V-образная нарезка.

I un U veida profili Read more

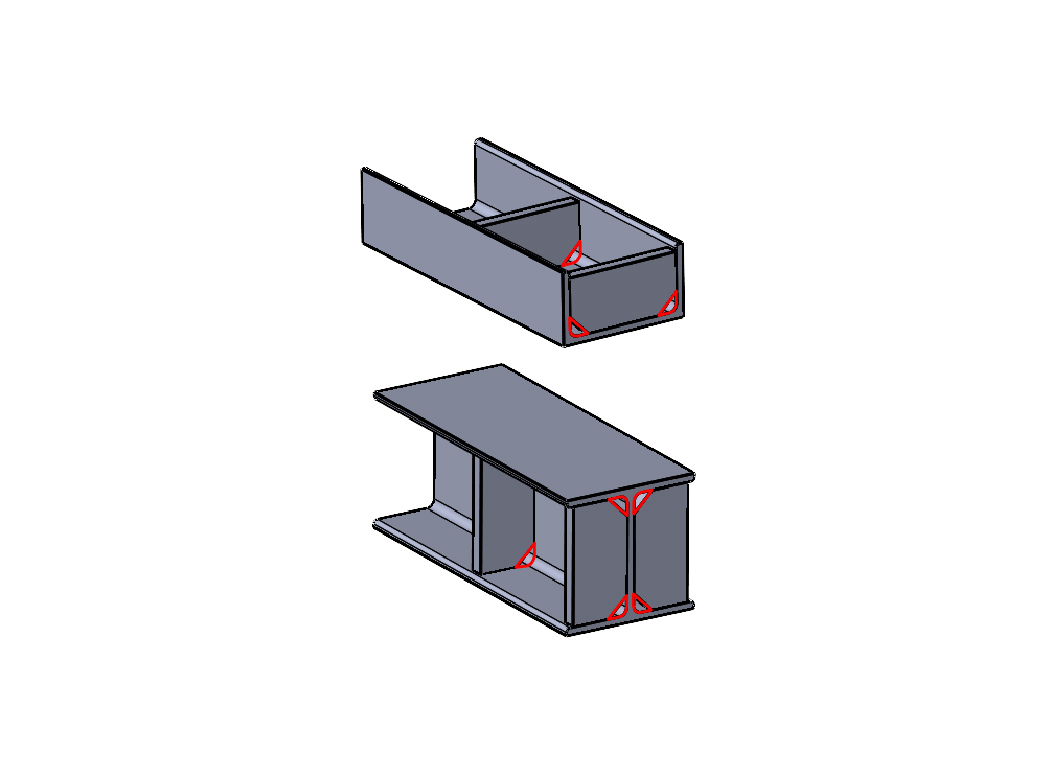

T- и U-образных профили

В T- и U-образных профилях убедитесь, что углы креплений срезаны, и цинк может свободно протечь.

Ārējie balsti Read more

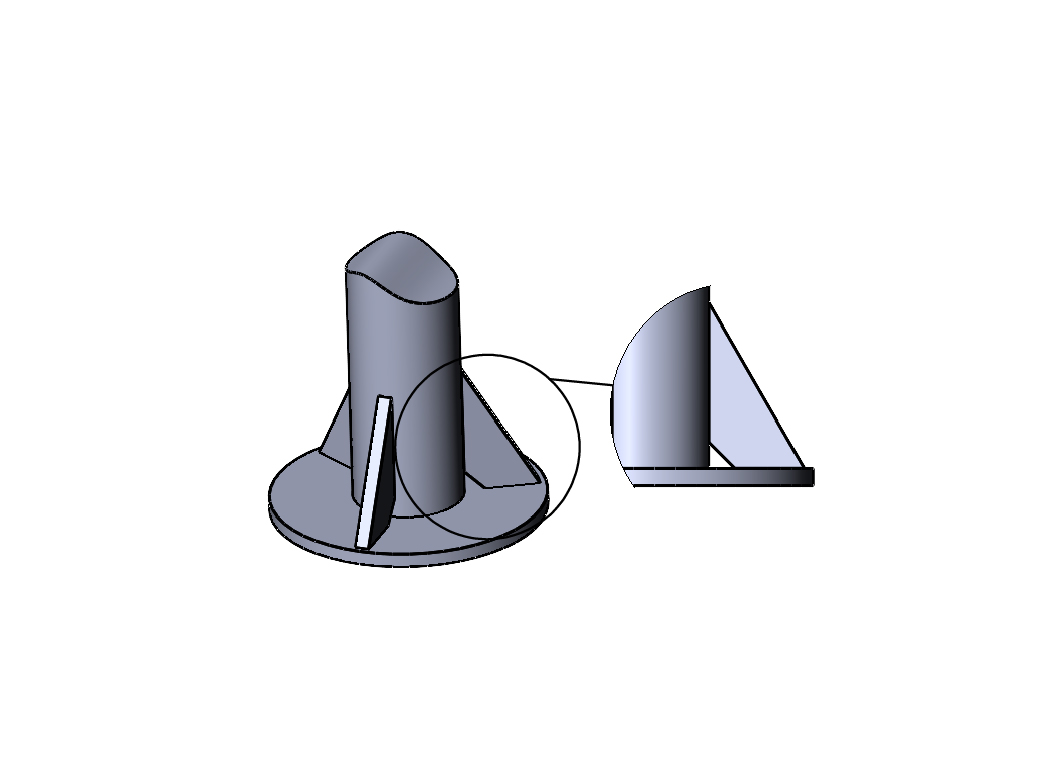

Внешние опоры

При использовании внешних опор, например, между основной плитой и вертикальным элементом, убедитесь, что угол опоры срезан, и цинк может свободно протечь.

Leņķu konstrukcijas Read more

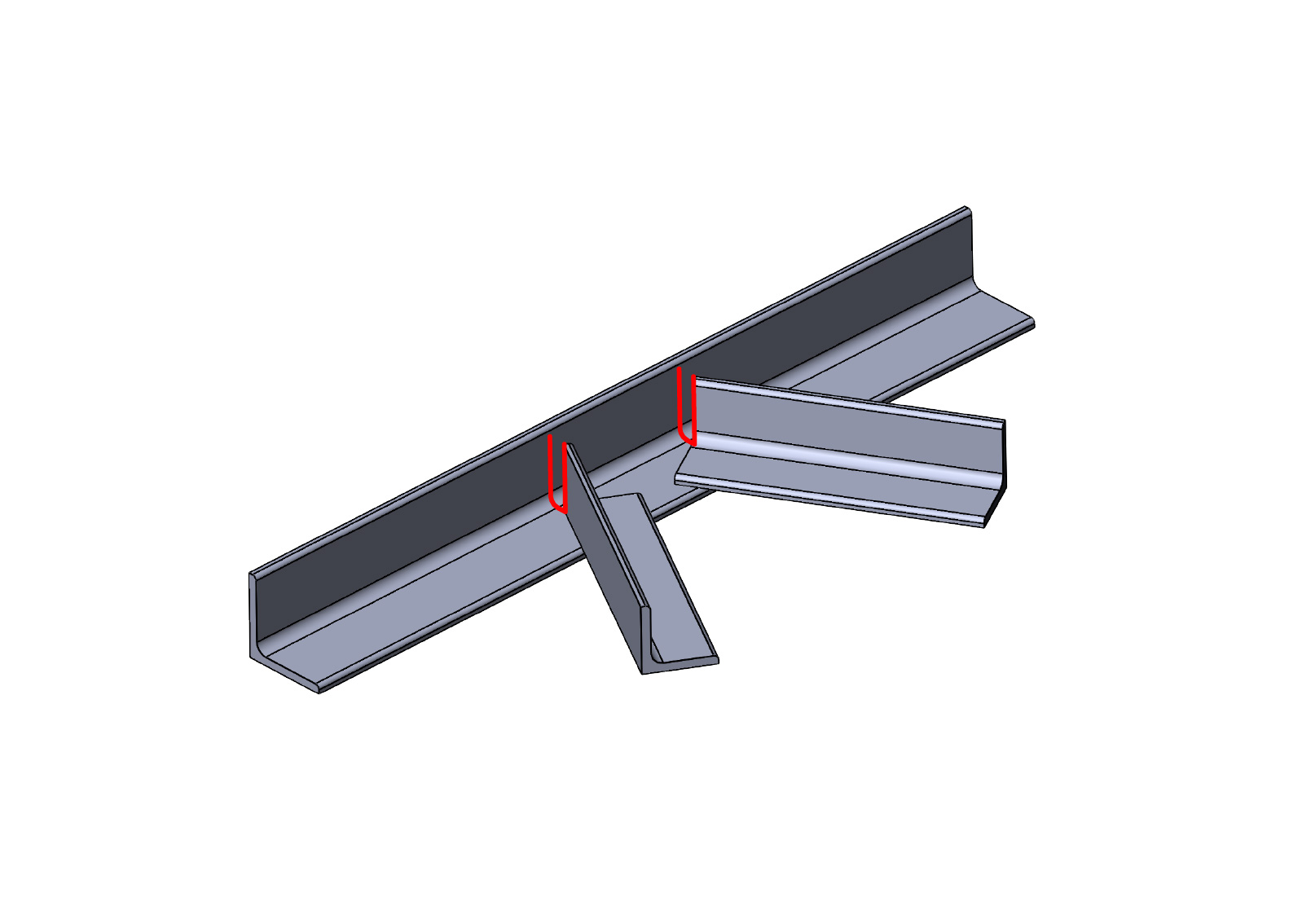

Крепления и крепежные плиты

Крепления и крепежные плиты следует всегда проектировать так, чтобы цинк не оставался в углах.

Iekšējā diafragma Read more

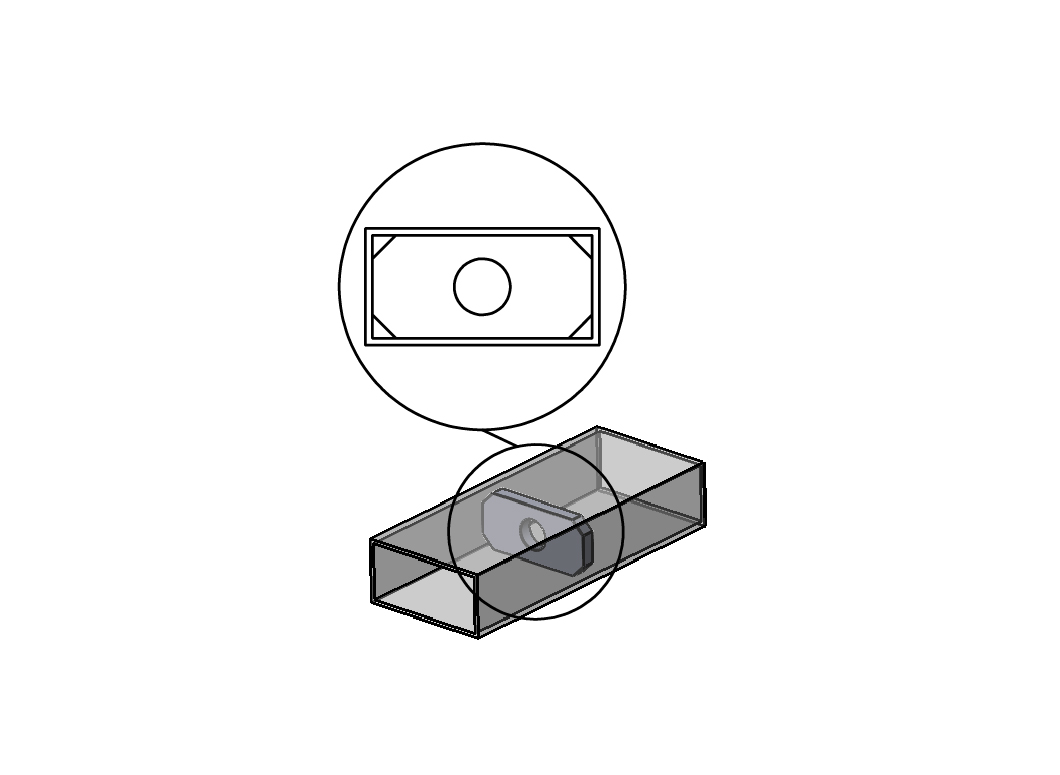

Внутренняя диафрагма

При использовании внутренней диафрагмы убедитесь, что ее углы срезаны. В случае применения крупногабаритных труб с квадратным профилем воспользуйтесь креплением, имеющим центральное отверстие и срезанные углы. НИКОГДА не используйте плиту, заслоняющую весь поперечный разрез. Это может быть опасно в процессе цинкования.

Urbuma izvietojums Read more

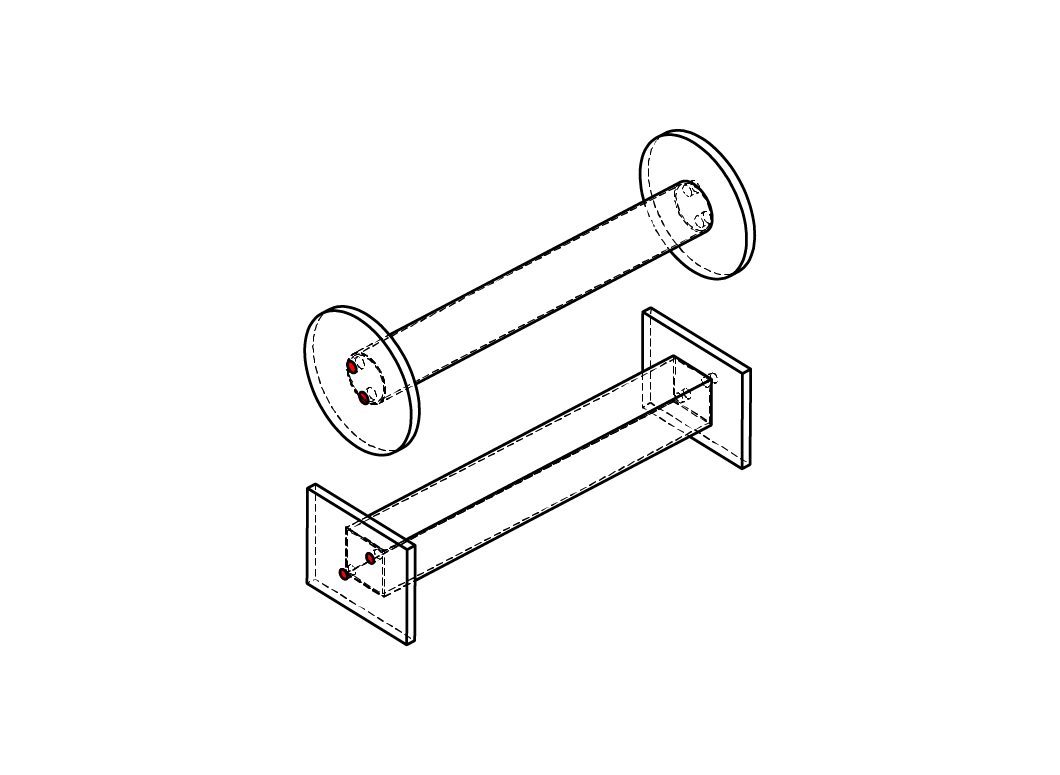

Расположение просверленных отверстий

Располагайте отверстия как можно ближе к углам!Помимо этого, следует обеспечить правильное расположение просверленных отверстий. Если отверстия будут размещены так, чтобы слив проходил в одном направлении, то он окажется полезным оцинковщику. Это поможет избавиться от манипуляций и вращения изделия, которые могут привести к попаданию цинка в закрытые полости конструкции.

Drenāža Read more

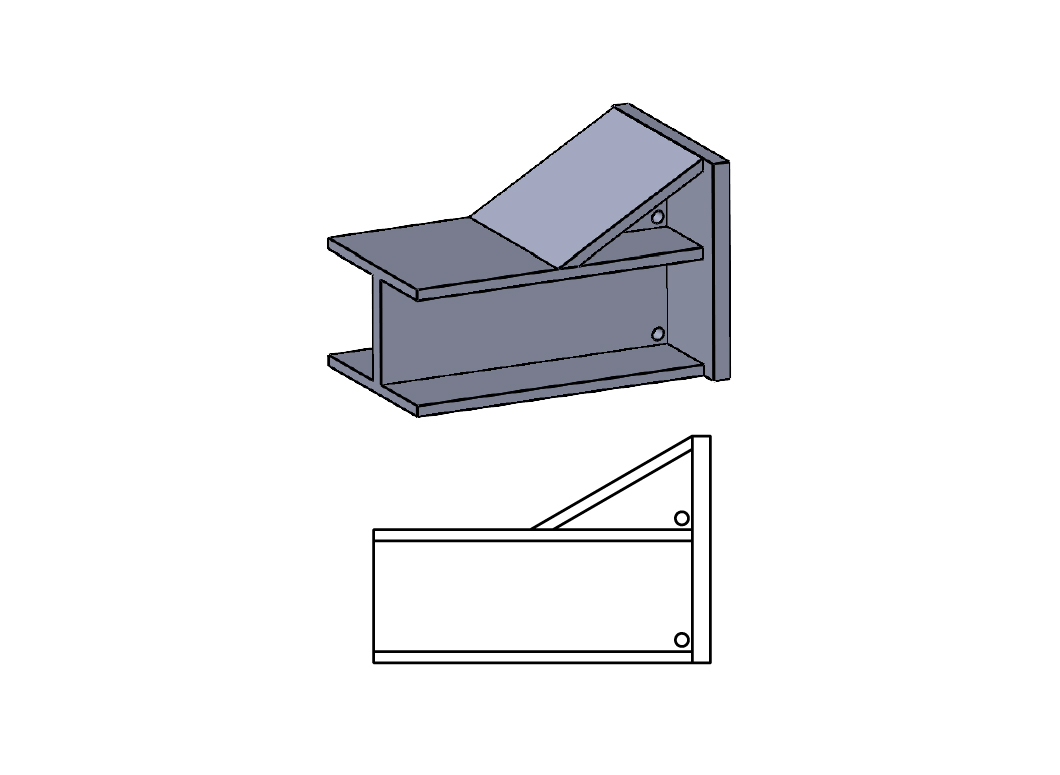

Дренаж

При проектировании либо производстве структурных трубных конструкций, не забудьте обеспечить каждый их элемент дренажной системой. Технологические отверстия должны быть расположены на концах труб с противоположных сторон по диагонали.

Virsmu pārklājumi Read more

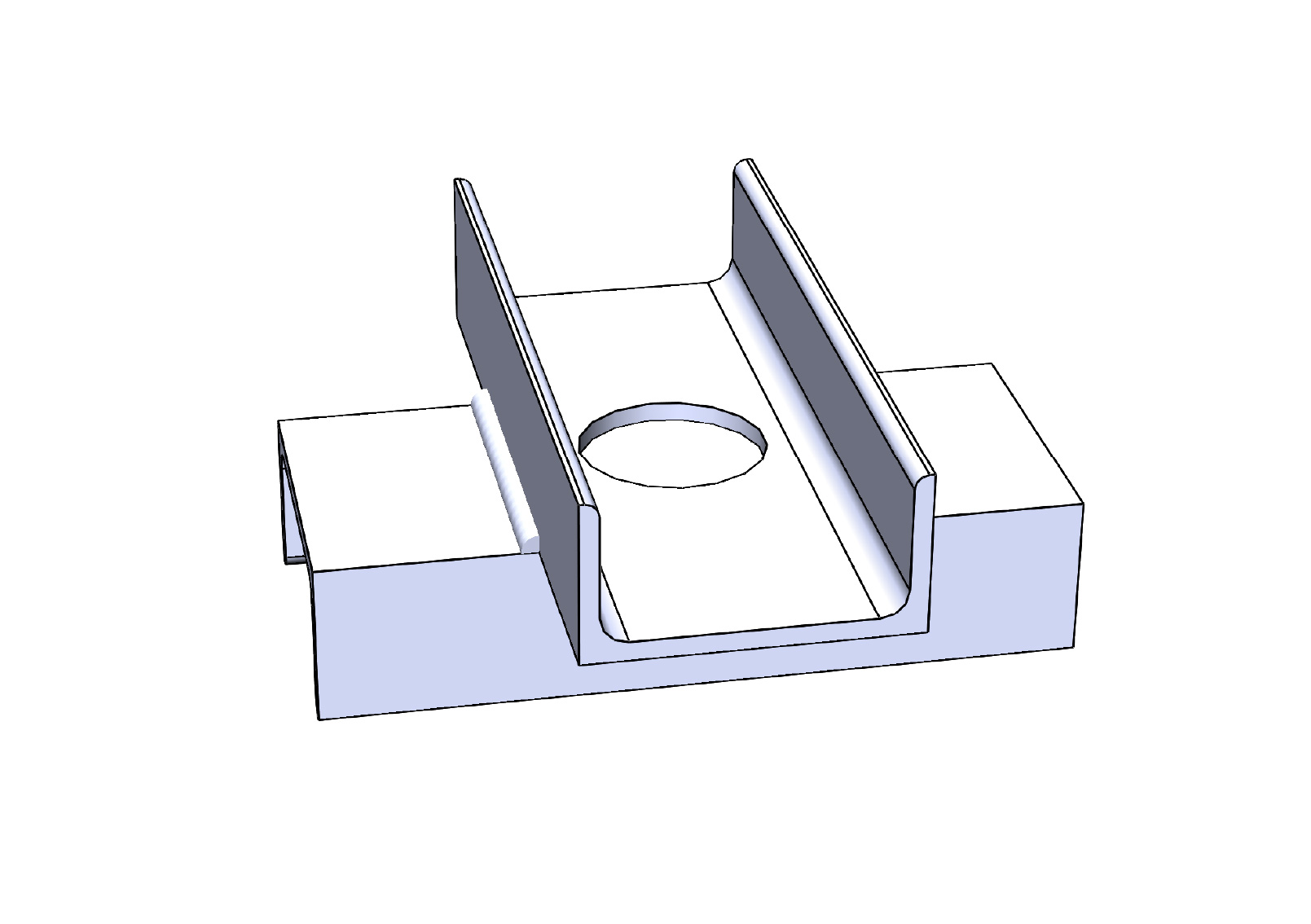

Перекрывающиеся поверхности

Избегайте перекрывающихся поверхностей. Если это невозможно, строго следуйте инструкциям по сверлению.
