Izstrādājumu projektēšana

Daži pamatlikumi, kas jāievēro, projektējot konstrukcijas cinkošanai

Atvērt PDF failā



Projektēšanas pamati

  • Sekojiet projektētāja norādījumiem attiecībā uz urbumiem cauruļveida izstrādājumos.
  • Nodrošiniet papildus aptuveni 1.5 mm atstarpi uz visām saskares virsmām.
  • Pēc iespējas izvairieties no savstarpēji pārklājošām virsmām. Ja tas nav iespējams, stingri ievērojiet norādījumus par urbumiem.
  • Atcerieties, ka cinkotājam jūsu izstrādājums ir jāceļ un jāgroza. Pārliecinieties, ka esat nodrošinājuši pacelšanas iespēju.
  • Vienā konstrukcijā neizmantojiet ļoti atšķirīga biezuma materiālus, jo tā var deformēties atšķirīgā atdzišanas laika dēļ.
  • Izvairieties no lielām, plānām nepastiprinātām metāla sloksnēm. Iespējams, tās deformēsies.



Urbumu projektēšana

Projektējot cauruļveida tērauda izstrādājumu, jānodrošina pareiza izmēra un izvietojuma urbumi cinka ieplūšanai un izplūšanai, kā arī gaisa izvadīšanai, cinkam ieplūstot. Ja tas netiks nodrošināts, tad var notikt divas lietas. Pirmkārt, cinka vannā izstrādājums var eksplodēt, iekšējam mitrumam pārvēršoties tvaikā. Otrkārt, tērauds netiks noklāts no iekšpuses, ja cinks tam nevarēs piekļūt. Nenodrošinot vajadzīgos urbumus, cinkotājs tās izurbs pats jūsu vietā. Bet nesalīdzināmi grūtāk ir izurbt caurumus gatavā izstrādājumā bez palīgierīcēm, tāpēc viena urbuma cena var būt ļoti augsta.

Nav nepieciešamības šos urbumus pēc cinkošanas aizvērt, jo gaisa plūsma caur cauruļveida sekciju nodrošina labākus apstākļus ilgam cinka pārklājuma mūžam. Ja urbumus nepieciešams aizvērt, tad jālieto plastmasas vai alumīnija konusveida aizbāžņi.




Ieteicamie urbumu izmēri (mm)


Izstrādājuma garums  0-2000 2000-4000 4000-6000 6000-8000 8000-10000
Caurules izmērs
0-25  8 10  12  12-14 14-16
25-50 8-12  10-12  12-16 20-30  25-30
50-100 12-20  12-30  15-30  30-50  30-50
100-200 20-40  30-50  30-50  50-80  50-90
200-300 40-80  50-100  50-100  100-120  100-130
300-400 80-100  100-120  100-120  120-150  100-160
400-500 100-150  120-200  120-200  200-250  200-300
500-600 150-200  200-250  200-300  300-350  300-350

Šie izmēri attiecas uz visām cauruļveida sijām, UNP un IPE sijām, kā arī uz metinātām cauruļveida konstrukcijām.
Taisnleņķa atbalsti Lasīt vēl

Taisnleņķa atbalsti

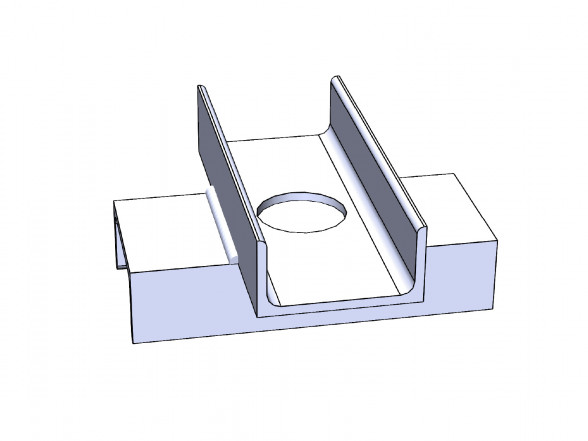

Projektējot taisnleņķa atbalstus vai tamlīdzīgas konstrukcijas, caurumi jāizurbj vietās, kas norādītas zīmējumā.

V veida iegriezumi Lasīt vēl

V veida iegriezumi

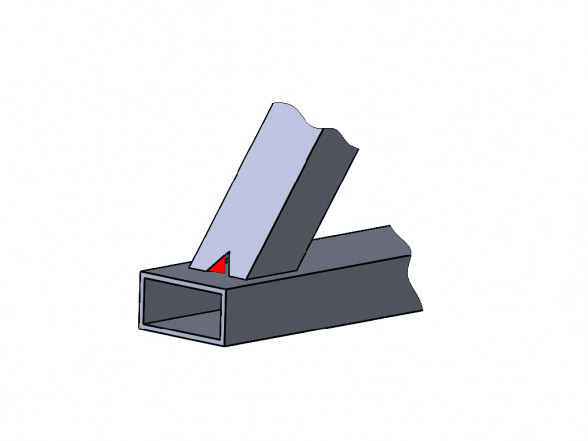

“V” veida iegriezumi ir laba alternatīva urbtiem caurumiem.

I un U veida profili Lasīt vēl

I un U veida profili

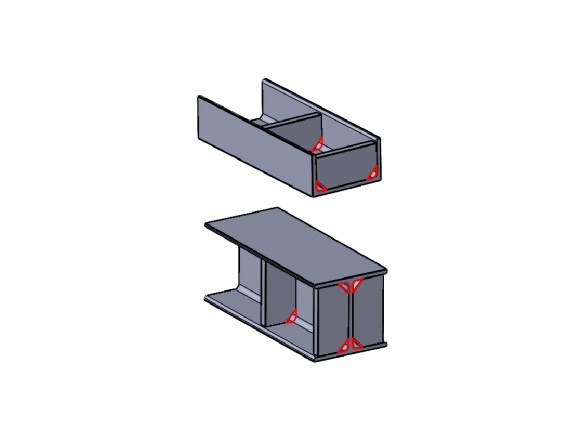

I veida vai U veida profilos nodrošiniet, lai pastiprinājuma plākšņu stūri būtu nogriezti, un cinks varētu brīvi plūst cauri.

Ārējie balsti Lasīt vēl

Ārējie balsti

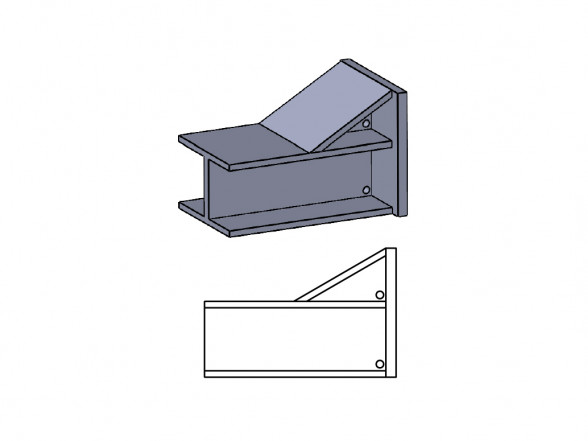

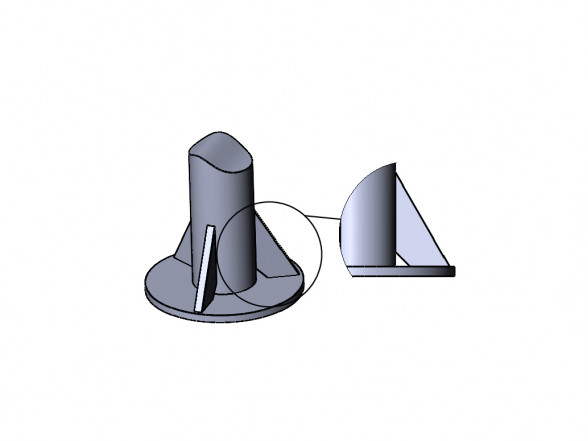

Lietojot ārējos balstus, piemēram, starp pamatplātni un vertikālo elementu, nodrošiniet, lai balsta plāksnes stūris būtu nogriezts, un cinks varētu brīvi plūst cauri.

Leņķu konstrukcijas Lasīt vēl

Leņķu konstrukcijas

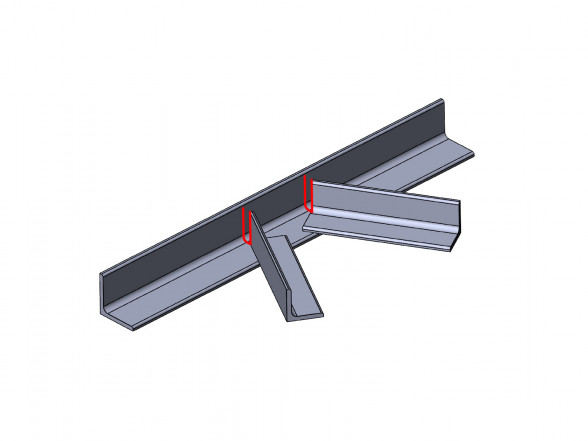

No leņķiem metinātas konstrukcijas vienmēr projektējiet tā, lai cinks nepaliktu stūros.

Iekšējā diafragma Lasīt vēl

Iekšējā diafragma

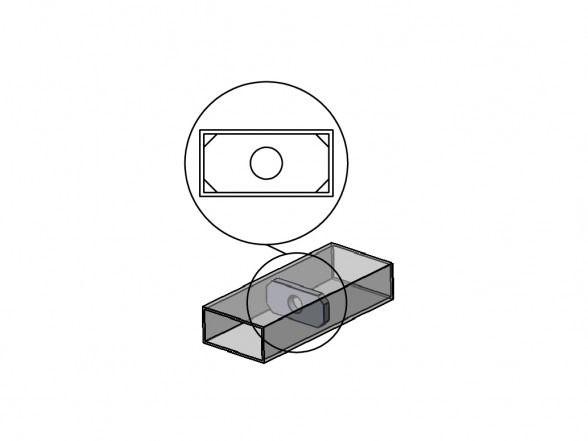

Lietojot iekšējo diafragmu, nodrošiniet, lai tās stūri būtu nogriezti. Lielāka izmēra kvadrātveida caurulēs izmantojiet pastiprinājumu ar centrālo caurumu un ar nogrieztiem stūriem. NEKAD nelietojiet plātni, kas aizsprosto visu šķērsgriezumu. Tas var būt bīstami cinkošanas darbu laikā. Var notikt arī tā, ka jūs būsiet pārsteigts, saņemot rēķinu, ja cinks piepildījis visu sekciju un nav varējis izplūst!

Urbuma izvietojums Lasīt vēl

Urbuma izvietojums

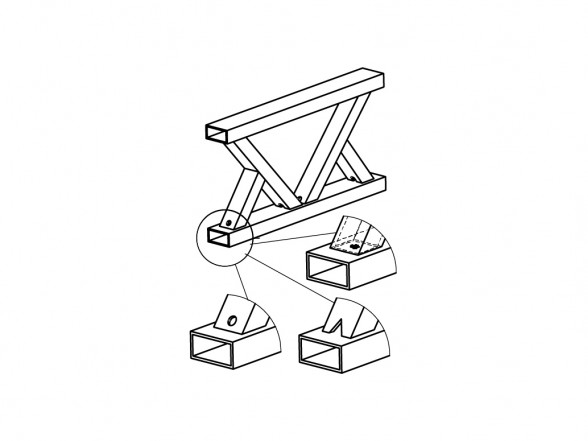

Izvietojiet urbumus pēc iespējas tuvāk cauruļu galiem! Tāpat jāpārdomā pareiza urbumu izvietojums. Ja urbumi būs izvietoti tā, lai drenāža notiktu vienā virzienā, tad tas būs ļoti parocīgi cinkotājam. Tas ļaus izvairīties no manipulēšanas un izstrādājuma grozīšanas, riskējot to sabojāt vai ieslodzīt cinku aklajās kabatās.

Drenāža Lasīt vēl

Drenāža

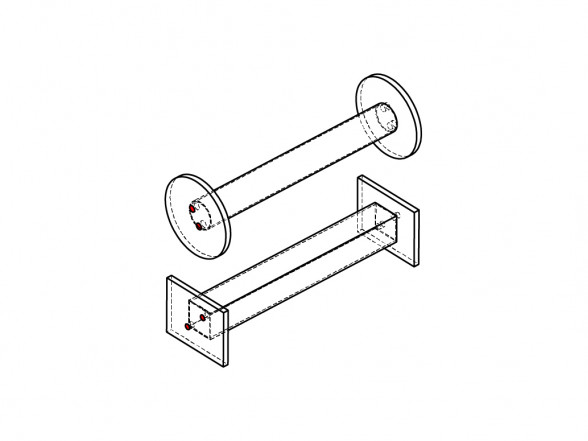

Projektējot vai ražojot strukturālas cauruļveida konstrukcijas, neaizmirstiet katru tādu atsevišķu elementu nodrošināt ar pienācīgu drenāžu. Tehnoloģiskajiem urbumiem jābūt izvietotiem cauruļu galos pa diagonāli pretējās pusēs.

Virsmu pārklājumi Lasīt vēl

Virsmu pārklājumi

Pēc iespējas izvairieties no pārklājošām virsmām. Ja tas nav iespējams, stingri ievērojiet norādījumus par urbumiem.
